UTS SISKOM SEMESTER 2

SOAL SISTEM KOMPUTER :

JAWABAN NOMOR 1 : B.RANGKAIAN KOMBINASIONAL

PEMBAHASANNYA :

Rangkaian logika kombinasional adalah rangkaian yang kondisi keluarannya (output) dipengaruhi oleh kondisi masukan (input).

SUMBER:

http://deraa-rieraa.blogspot.co.id/2011/06/tugas-uas.html



JAWABAN NOMOR 2 : C. RANGKAIAN SEQUENSIAL

PEMBAHASANNYA :

Rangkaian logika sekuensial adalah rangkaian logika yang kondisi keluarannya dipengaruhi oleh masukan dan keadaan keluaran sebelumnya atau dapat dikatakan rangkaian yang bekerja berdasarkan urutan waktu. Ciri rangkaian logika sekuensial yang utama adalah adanya jalur umpan balik (feedback) di dalam rangkaiannya.

SUMBER:

http://deraa-rieraa.blogspot.co.id/2011/06/tugas-uas.html



JAWABAN NOMOR 3 : D. Flip-Flop

PEMABAHASANNYA :

Rangkaian dasar yang dapat dipakai untuk membentuk rangkaian logika sekuensial adalah latch dan flip-flop.Perbedaan latch dan flip-flop terletak pada masukanclock. Pada flip-flop dilengkapi dengan masukan clock,sedangkan pada latch tidak. Flip-flop hanya akan bekerjapada saat transisi pulsa clock dari tinggi ke rendah ataudari rendah ke tinggi, tergantung dari jenis clock yang digunakan.

SUMBER:

https://fauziahrizqy.wordpress.com/2013/06/07/rangkaian-logika-sekuensial/

JAWABAN NOMOR 4 : B. ENCODER

PEMBAHASANNYA :

Ada beberapa Rangkaian logika kombinasional yang akan dibahas adalah Enkoder, Dekoder, Multiplexer, dan Demultiplexer.

SUMBER :

http://yan-aprendi1994.blogspot.co.id/2015/07/rangkaian-logika-kombinasional-dan.html



JAWABAN NOMOR 5 : C. Rangkaian yang memilih 1 dari N (sumber) data masukan dan meneruskan data yang dipilih itu ke suatu saluran informasi tunggal

PEMBAHASANNYA :

Multiplexer (MUX) atau selector data adalah suatu rangkaian logika yang dapat menerima satu hingga banyak input data, dan untuk suatu saat tertentu hanya mengizinkan satu data

input masuk dan melewati output, yang diatur oleh input selektor. Oleh karena itu, MUX memiliki fungsi sebagai sebuah pengontrol digital. MUX memiliki jumlah kanal input lebih dari 1 , minimal 2 atau kelipatan 2, dan hanya memiliki 1 kanal output. Banyaknya selektor dilihat dari banyaknya kanal input(n).

SUMBER:

http://www.tambangilmu.com/2016/05/pengertian-multiplexer-mux.html

JAWABAN NOMOR 6 : B. Suatu sistem yang mengambil sebuah input dan menyebarkannya ke beberapa output

PEMBAHASANNYA :

Demultiplekser atau De-Mux atau biasa disebut juga distributor data. Demux mempunyai satu kanal input yang didistribusikan ke beberapa kanal output. Selektor input akan menentukan ke output mana input data akan didistribusikan. Banyaknya jumlah selektor dilihat dari banyaknya jumlah kanal output.

SUMBER:

http://www.tambangilmu.com/2016/05/pengertian-demultiplexer demux.html

JAWABANNYA NOMOR 7 : A. Suatu rangkaian yang mengubah kode biner menjadi sinyal diskrit

PEMBAHASANNYA :

Decoder adalah suatu rangkaian logika yang berfungsi untuk mengkonversikan kode yang kurang dikenal manusia kedalam kode yang lebih dikenal manusia. Pengertian Decoder adalah alat yang di gunakan untuk dapat mengembalikan proses encoding sehingga kita dapat melihat atau menerimainformasi  aslinya. Pengertian Decoder juga dapat di artikan sebagai rangkaian logika yang di tugaskan untuk menerima input input biner dan mengaktifkan salah satu outputnya sesuai dengan urutan biner tersebut.

Rangkaian dekoder mempunyai sifat yang berkebalikan dengan enkoder yaitu merubah kode binermenjadi  sinyal diskrit.

SUMBER:

http://miftah18arifin.blogspot.co.id/2015/12/digita-decoder.html

JAWABAN NOMOR 8 : E. Suatu rangkaian yang mengubah sinyal diskrit

menjadi kode biner

PEMBAHASANNYA :

Encoder adalah rangkaian yang memiliki fungsi berkebalikan dengan dekoder. Encoder berfungsi sebagai rangakain untuk mengkodekan data input mejadi data bilangan dengan format tertentu. Encoder dalam rangkaian digital adalah rangkaian kombinasi gerbang digital yang memiliki input banyak dalam bentuk line input dan memiliki output sedikit dalam format bilangan biner.

Encoder akan mengkodekan setiap jalur input yang aktif menjadi kode bilangan biner. Dalam teori digital banyak ditemukan istilah encoder seperti Desimal to BCD Encoder

yang berarti rangkaian digital yang berfungsi untuk mengkodekan line input dengan jumlah line input desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal). Atau 8 line to 3 line encoder yang berarti rangkaian encoder dengan input 8 line dan output 3 line (3 bit BCD).

SUMBER:

http://elektronika-dasar.web.id/digital-encoder/

JAWABAN NOMOR 9 : D. Rangkaian yang mempunyai fungsi pengingat (

memory) yang mampu melakukan penyimpanan data sesuai dengan kombinasi masukan yang diberikan kepadanya

PEMBAHASANNYA :

Flip-flop adalah suatu rangkaian elektronika yang memiliki dua kondisi stabil dan dapat digunakan untuk menyimpan informasi. Flip Flop merupakan pengaplikasian gerbang logika yang bersifat Multivibrator Bistabil. Dikatakan Multibrator Bistabil karena kedua tingkat tegangan keluaran pada

Multivibrator tersebut adalah stabil dan hanya akan mengubah situasi tingkat

tegangan keluarannya saat dipicu (trigger). Flip-flop mempunyai dua Output

(Keluaran) yang salah satu outputnya merupakan komplemen

Output yang lain.

SUMBER:

http://teknikelektronika.com/pengertian-flip-flop-jenis-flip-flop/

JAWABAN NOMOR 10 : B. BCD to sevent segment

PEMBAHASANNYA :

Rangkaian Aplikasi Dekoder BCD Ke 7 Segmen Common Cathoda (IC

7448)

Untuk aplikasi yang terlihat pada kedua gambar diatas adalah teknik driver penampil 7 segmen standar menggunakan decoder BCD ke

7 segmen

TTL IC 7447 dan IC 7448. Fungsi resistor pada setiap jalur output dekoder BCD

ke 7 segmen tersebut adalah sebagai pembatas arus maksimum yang mengalir

pada LED penampil 7 segmen dan arus yang mengalir pada IC dekoder BCD ke

7 segmen yang digunakan dimana arus maksimum yang di

perbolehkan maksimum 20 mA.

SUMBER:

http://elektronika-dasar.web.id/dekoder-ttl-bcd-ke-7-segment/

JAWABAN NOMOR 11 : E. Register Paralel Out Serial Out

PEMBAHASANNYA :

SERIAL INPUT SERIAL OUTPUT (SISO),SERIAL INPUT PARALEL OUTPUT

(SIPO),PARALEL INPUT SERIAL OUTPUT (PISO),PARALEL INPUT PARALEL OUTPUT (PIPO)

SUMBER:

http://www.tambangilmu.com/2016/08/jenis-jenis-register-geser-

beserta-cara.html

JAWABAN NOMOR 12 : B. Demultiplexer

PEMBAHASANNYA :

Sebuah demultiplexer adalah rangkaian logika yang menerima satu

input data dan mendistribusikan input tersebut ke beberapa output yang

tersedia. Seleksi data data input dilakukan oleh selector

line, yang juga merupakan input dari demultiplexer tersebut. Blok diagram

sebuah demultiplexer ditunjukkan pada gambar dibawah ini.

SUMBER:

http://rangkaianlogikadasar.blogspot.co.id/2015/05/memahami-rangkaian-multiplexer-dan.html

JAWABAN NOMOR 13 : A. RS Flip Flop

PEMBAHASANNYA :

RS FF ini adalah dasar dari semua Flip-flop yang memiliki 2 gerbang

inputan / masukan yaitu R dan S. R artinya "RESET" dan S artinya "SET". Flip-

flop yang satu ini mempunyai 2 keluaran / outputyaitu Q dan Q.

SUMBER:

http://www.syahrulmedia.net/2016/05/pengertian-jenis-jen

is-fungsi-dan-carakerja-flip-flop.html

JAWABAN NOMOR 14 : B. J-K Flip Flop

PEMBAHASANNYA :

JK flip-flop sering disebut dengan JK FF induk hamba atau Master Slave

JK FF karena terdiri dari dua buah flip-flop, yaitu Master FF dan Slave FF.

Master Slave JK FF ini memiliki 3 buah terminal input yaitu J, K dan Clock. Sedangkan IC  yang dipakai untuk menyusun JK FF adalah tipe 7473 yang mempunyai 2 buah JK flip-flop dimana lay outnya dapat dilihat pada Vodemaccum IC (Data bookc IC).

SUMBER:

http://bagusrizal.blogspot.co.id/2013/04/definisi-flip-flop.html

JAWABAN NOMOR 15 : D. D Flip Flop

PEMBAHASANNYA :

D flip-flop adalah RS flip-flop yang ditambah dengan suatu inventer pada reset inputnya. Sifat dari D flip-flop adalah bila input D (Data) dan pulsa

clock berlogik 1, maka output Q akan berlogik 1 dan bilamana input D berlogika 0, maka D flip-flop akan berada pada keadaan reset atau output Q berlogika 0.

SUMBER 15 :

http://sunarto-ok.blogspot.co.id/2008/09/flip-flop.html

JAWABAN NOMOR 16 : C. Shift Register

PEMBAHASANNYA :

Register adalah sekelompok flip-flop yang dapat dipakai untuk menyimpan dan untuk mengolah informasi dalam bentuk linier.

SUMBER 16 :

http://agungtaufik.blogspot.co.id/p/blog-page.html

JAWABAN NOMOR 17 : E. Bistable Multivibrator

PEMBAHASANNYA :

Beberapa rangkaian decoder yang sering kita jumpai saat ini adalah

decoder jenis 3 x 8 (3 bit input dan 8 output line), decoder jenis 4 x 16, decoder

jenis BCD to Decimal (4 bit input dan 10 output line) dan decoder jenis BCD to 7 segmen (4 bit input dan 8 output line).

SUMBER 17 :

http://miftah18arifin.blogspot.co.id/2015/12/digital-decoder.html

JAWABAN NOMOR 18 : B. Counter

PEMBAHASANNYA :

Counter (pencacah) adalah alat/rangkaian digital yang

berfungsi

menghitung/mencacah banyaknya denyut jam sistem atau j

uga berfungsi

sebagai pembagi frekuensi, pembangkit kode biner, Gray

SUMBER 18 :

http://ahmadsopyan04.blogspot.co.id/

JAWABAN NOMOR 19 : E. Menyalurkan sinyal biner (data serial) pada

salah satu saluran yang tersedia

PEMBAHASANNYA :

Karakteristik Penting dari pencacah adalah sebagai berikut

1)Kerjanya sinkron atau tak sinkron

2)mencacah maju atau mundur

3)sampai beberapa banyak ia dapat mencacah (modulo pencacah).

4)Dapat berjalan terus (free running) ataukah dapat berh

enti sendiri (self stopping)

SUMBER 19 :

http://ahmadsopyan04.blogspot.co.id/

JAWABAN NOMOR 20 : B. Synchronous Counters

PEMBAHASANNYA :

Pada pencacah sinkron, output flip-flop yang digunakan bergulingan

secara serempak. Hal ini disebabkan karena masing-masing

flip-flop tersebut

dikendalikan secara serempak oleh satu sinyal clock. Oleh karena itu, pencacah

sinkron dapat pula disebut sebagai pencacah jajar (Parallel Counter).

SUMBER 20 :

http://mia-andilolo.blogspot.co.id/2011/03/flip-flop-counter-dan-register.html

JAWABAN NOMOR 21 : D. Bagian yang terhubung dengan komponen

komponen pelaksanaan dan interkoneksi antar komponen penyusun sistem

komputer

PEMBAHASANNYA :

Organisasi Komputer

adalah bagian yang terkait erat dengan unit-unit

operasional dan interkoneksi antar komponen penyusun sis

tem komputer

dalam merealisasikan aspek arsitekturnya.

SUMBER :

http://wandiparlente.blogspot.co.id/2013/02/organisasi-komputer.html

JAWABAN NOMOR 22 : C. Konsep perencanaan dan struktur pengoperasian

dasar dari suatu sistem komputer

PEMBAHASANNYA :

Dalam bidang teknik komputer, arsitektur komputer adalah konsep

perencanaan dan struktur pengoperasian dasar dari suatu sistem

komputer.

SUMBER :

https://id.wikipedia.org/wiki/Arsitektur_komputer

JAWABAN NOMOR 23 : B. Teknologi Hardware

PEMBAHASANNYA :

Arsitektur Komputer

mempelajari atribut - atribut sistem komputer

yang terkait dengan seorang programmer. contoh: set inst

ruksi, aritmetilka

yang digunakan, teknik pengalamatan, mekanisme I/0.

SUMBER :

https://dienalj.wordpress.com/2015/11/11/penjelasan-organisasi-

dan-arsitektur-komputer/

JAWABAN NOMOR 24 : E. Aritmatika yang digunakan

PEMBAHASANNYA :

Organisasi Komputer

adalah bagian yang terkait erat dengan unit – unit

operasional dan interkoneksi antar komponen penyusun sis

tem komputer

dalam merealisasikan aspek arsitekturalnya. Contoh asp

ek organisasional

adalah teknologi hardware, perangkat antarmuka, teknologi memori, dan

sinyal–sinyal kontrol.

SUMBER :

https://dienalj.wordpress.com/2015/11/11/penjelasan-organisasi-dan-arsitektur-komputer/



JAWABAN NOMOR 25 : E. Perangkat I/O

PEMBAHASANNYA :

Terdapat empat komponen utama penyusun CPU, yaitu

1.Arithmetic and Logic Unit (ALU)

2.Control Unit

3.Registers

4.CPU Interconnections

SUMBER :

http://chairulraja.blogspot.co.id/2015/05/struktur-c

pu-central-processing-unit.html

JAWABAN NOMOR 26 : B. Arithmatic Logical Unit

PEMBAHASANNYA :

Arithmatic Logical Unit (ALU), fungsi unit ini adal

ah untuk melakukan

suatu proses data yang berbentuk angka dan logika, sep

erti data matematika

dan statistika. ALU terdiri dari register-register untu

k menyimpan

informasi.Tugas utama dari ALU adalah melakukan perhi

tungan aritmatika

(matematika) yang terjadi sesuai dengan instruksi program

. Rangkaian pada

ALU (Arithmetic and Logic Unit) yang digunakan untuk

menjumlahkan bilangan

dinamakan de padanya

.

SUMBER :

https://yogiearieffadillah.wordpress.com/2013/12/30/pe

ngertian-

dan-cara-kerja-arithmatic-logical-unit-alu/

JAWABAN NOMOR 27 : A. CPU

PEMBAHASANNYA :

Central Processing Unit

(CPU), berfungsi sebagai pengontrol

operasi komputer dan pusat pengolahan fungsi

–

fungsi komputer.

SUMBER :

https://loveninx.wordpress.com/category/mata-kuliah-

teknik/arsitektur-dan-organisasi-komputer/

JAWABAN NOMOR 28 : C. Register

PEMBAHASANNYA :

Register

1) Media penyimpanan internal CPU yang digunakan saat pr

oses pengolahan

data.

2) Memori ini bersifat sementara, biasanya digunakan

untuk menyimpan data

saat diolah ataupun data untuk pengolahan selanjutnya.

SUMBER :

http://nursam.ilearning.me/organisasi-komputer/quiz-

2/

JAWABAN NOMOR 29 : B. Perhitungan matematika

PEMBAHASANNYA :

Pada prinsipnya terdapat empat buah fungsi operasi, yait

u :

_ Fungsi Operasi Pengolahan Data

_

Fungsi Operasi Penyimpanan Data

_ Fungsi Operasi Pemindahan Data

_ Fungsi Operasi Kontrol

SUMBER :

http://herlinasiswoyo.blogspot.co.id/2012/07/struktur

-dan-fungsi-utama-komputer_29.html

JAWABAN NOMOR 30 : D. Harddisk

PEMBAHASANNYA :

Fungsi perangkat harddisk secara umum adalah untuk men

yimpan data

yang dihasilkan oleh pemrosesan perangkat komputer/laptop

.

SUMBER :

http://dickyamahendra.blogspot.co.id/2015/01/perangka

t-

penyimpanan-dan-penyediaan-data.html

JAWABAN NOMOR 31 : E. Kabel Listrik

PEMBAHASANNYA :

·

Jaringan Komputer Menggunakan Media Kabel ( Wired Network

)

. Jenis jaringan komputer yang satu ini biasanya menggu

nakan media

kabel sebagai media transmisinya ada Jenis jaringan ini

disebut juga

dengan jenis jaringan menggunakan media transmisi terpad

u ( Guide

d

Transmission Media ). beberapa kabel yang bisa digunakan

untuk

membuat model jaringan seperti ini diantaranya, Kabel Coax

ial, Kabel TP

( STP dan UTP ), serta Kabel Fiber Optic.

·

Jaringan Komputer Tanpa Menggunakan Kabel ( Nirkable ).

Jenis

jaringan komputer ini menggunakan sistem gelombang sebaga

i media

Transmisinya, jenis jaringan ini juga disebut sebagai je

nis jaringan yang

menggunakan media transmisi tidak terpandu ( Unguided t

ransmission

media ), beberapa contoh media yang bisa digunakan an

tara lain :

Gelombang Mikro, Satelit dan Sinar Infra Merah.

SUMBER :

http://puruhitas.blog.uns.ac.id/2016/01/29/jaringan-

komputer/

JAWABAN NOMOR 32 : E. PCI

PEMBAHASANNYA :

1. unit Aritmatika dan Logis atau disingkat ALU,

2. unit kontrol,

3.

memori,

4. alat masukan dan hasil (nama lainnya I/O).

SUMBER :

http://saranghaesamsoon.blogspot.co.id/2012/04/empat-

bagian-

utama-komputer-menurut.html

JAWABAN NOMOR 33 : B. Membentuk fungsi pengolahan data komputer

PEMBAHASANNYA :

Tugas utama dari ALU (Arithmetic And Logic Unit)

adalah melakukan

semua perhitungan aritmatika atau matematika yang terjadi

sesuai dengan

instruksi program. ALU melakukan operasi aritmatika

yang lainnya. Seperti

pengurangan, pengurangan, dan pembagian dilakukan deng

an dasar

penjumlahan. Sehingga sirkuit elektronik di ALU yang d

igunakan untuk

melaksanakan operasi aritmatika ini disebut

adder.

ALU melakukan operasi

arithmatika dengan dasar pertambahan, sedang operasi ari

thmatika yang

lainnya, seperti pengurangan, perkalian, dan pembagian

dilakukan dengan

dasar penjumlahan. sehingga sirkuit elektronik di ALU

yang digunakan untuk

melaksanakan operasi arithmatika ini disebut

adder

. Tugas lalin dari ALU

adalah melakukan keputusan dari operasi logika sesuai

dengan instruksi

program.

SUMBER :

http://pourpre-violet.blogspot.co.id/2013/10/fungsi-

alu-dan-

cu.html

JAWABAN NOMOR 34 : A. Mengontrol operasi CPU secara keseluruhan dan

mengontrol operasi CPU sehingga terjadi kesamaan kerja antar komponen

dalam menjalankan fungsi operasinya

PEMBAHASANNYA :

Control Unit merupakan bagian yang berfungsi sebagai p

engatur dan

mengatur dan pengendali semua peralatan computer, Control

Unit juga

mengatur kapan alat input menerima data, mengolah, da

n menampilkan

proses serta hasil pengolahan data.

SUMBER :

http://muhammadwafi12.blogspot.co.id/2014/09/fungsi

-unit-

control_19.html

JAWABAN NOMOR 35 : B. Non Volati

le

PEMBAHASANNYA :

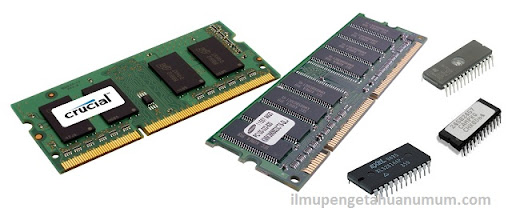

ROM adalah istilah bahasa inggris untuk medium penyi

mpanan data

pada komputer. ROM adalah singkatan dari Read-Only M

emory, ROM ini

adalah salah satu memori yang ada dalam computer. R

OM ini sifatnya

permanen (Non volatile), artinya program atau data ya

ng disimpan didalam

ROM ini tidak mudah hilang atau berubah walau aliran listri

k di matikan.

SUMBER

:

https://kilometer69informatika.wordpress.com/2012/11/

06/ram-

dan-rom/

JAWABAN NOMOR 36 : C. DDR

PEMBAHASANNYA :

DDR (double data rate) RAM generasi 1 merupakan memori

yang mulai

menggunakan teknologi double clock cycle. Ini berbeda de

ngan SDR (single

data rate) RAM yang hanya mampu melakukan single clo

ck cycle. Sehingga

DDR RAM mampu mentransfer data dua kali lebih cepat.

SUMBER :

http://www.gudangilmukomputer.com/2016/01/pengertian-dd

r-

sdram-dan-jenis-jenisnya.html

JAWABAN NOMOR 37 : E. Proyektor

PEMBAHASANNYA :

Alat input langsung yaitu input yang dimasukkan langs

ung diproses oleh

alat pemroses. Alat input langsung dapat berupa papan k

etik (keyboard),

pointing device (misalnya mouse, touch screen, light p

en, digitizer graphics

tablet), scanner (misalnya magnetic ink character recogn

ition, optical data

reader atau optical character recognition reader), sensor (

misalnya digitizing

camera), voice recognizer (misalnya microphone).

SUMBER :

http://nengtri.blogspot.co.id/2012/10/input-atau-ma

sukanalat-

input-langsung.html

JAWABAN NOMOR 38 : D. Printer

PEMBAHASANNYA :

Soft Copy Device,

merupakan output device (alat keluaran) yang

digunakan untuk menampilkan tulisan, image/gambar ma

upun suara melalui

media soft (lunak) berupa sinyal elektronik. Yang term

asuk soft copy devic

e

adalah video display, flat panel display,monitor dan speake

r.

SUMBER :

http://nandoputrapratama.blogspot.co.id/2014/10/sof

t-copy-

device.html

JAWABAN NOMOR 39 : A. Integrated Circuit

PEMBAHASANNYA :

IC (Integrated Circuit) adalah Komponen Elektronika Akti

f yang terdiri

dari gabungan ratusan bahkan jutaan Transistor, Resi

stor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elek

tronika dalam sebuah

kemasan kecil.

SUMBER :

http://teknikelektronika.com/jenis-jenis-komponen-elektronika-beserta-fungsi-dan-simbolnya

JAWABAN NOMOR 40 : C. III

PEMBAHASANNYA :

Pada generasi ketiga inilah teknologi Integrated Circu

it (IC) menjadi ciri

utama karena mulai digunakan pada sebuah perangkat komp

uter hingga

generasi sekarang

IC dibuat pertama kali oleh Texas Istruments dan Fairchi

ld

Semiconductor pada tahun 1959 yang hanya berisi enam tr

ansistor. Bisa kita

bandingkan bahwa prosesor saat ini yang kita gunakan

telah memiliki jutaan,

puluhan, ratusan juta transistor, bahkan telah didesa

in prosesor dengan

miliaran transistor.

SUMBER:

http://www.academia.edu/5940604/SEJARAH_KOMPUTER_GENERASI_1-4
